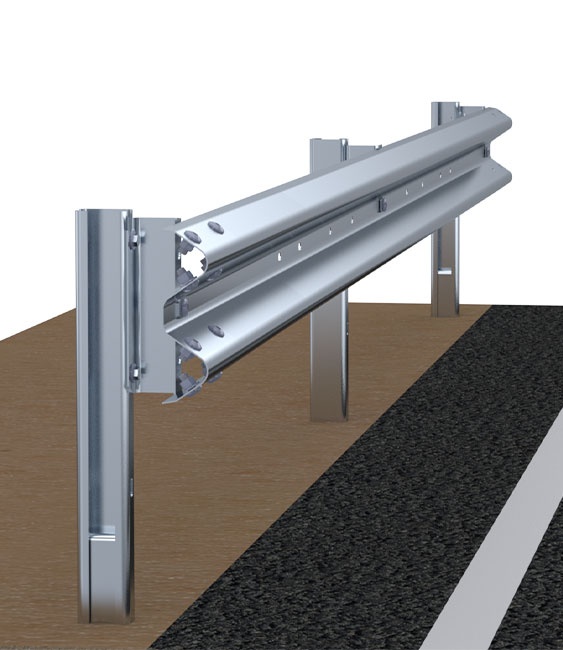

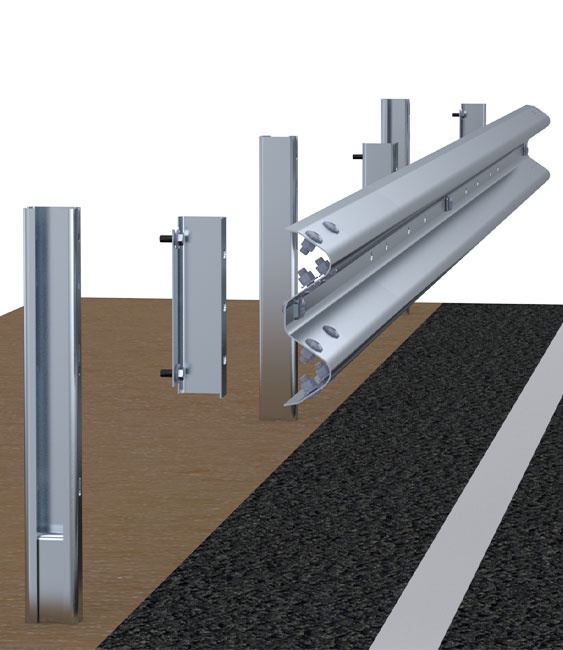

Gutman H1-W3 400 (11 ДО-128-0,76-2,66-0,9)

Gutman H1-W3 400 (11 ДО-128-0,76-2,66-0,9) - дорожнє огородження для безпеки дорожнього руху класу H1 (ДСТУ Б В.2.3-12-2004, ДСТУ EN 1317 та міжнародний стандарт UNI EN ISO 1317) для встановлення вздовж дорожнього полотна на стовпи, вбиті у землю.

Рекомендована мінімальна відстань від краю стовпа/насипу: > 70 см (вказівка стосується геотехнічних характеристик відповідно до краш-тесту – ITT – перевірка розробником установки).

Оснащення

  • початковий і кінцевий модулі типу з видимими діагоналями
  • початковий і кінцевий модулі типу з похилими смугами на землі
  • пристрій, який забезпечує від'єднання балок від стовпів
shopping_cart

Замовити

question_answer

Порадити Вам?

Технічні характеристики

Продуктивність
КласH1
Робоча ширинаW3 (1,0 м)
Індекс прискорення ASIА
Технічні особливості
Рекомендована мінімальна довжина, м83
Інтервал між стовпцями, мм2666
Габаритна ширина - Lb, мм276
Висота огородження від поверхні укладання, мм767
Глибина занурення стовпа, мм863

Область завантаження

Технічний паспорт

завантажити

Креслення

DWG

EASM

Керівництво по монтажу

alternate_email
vpn_key
sendУвійти
Забули пароль?Нова реєстрація

Ефективність

Рівень стримування - “Lc”

126,6 кДж

126,6 кДж

Рівень важкості удару на транспортний засіб - "Тест ASI 900 кг"

[0.7] A

[0.7] A
